E+H 51W1H電磁流量計 DN100

德國Endress+Hauser流量計分:
50/53W 50/53P 23P 51 W/P 10 H 10 P
10 W 適用于水和污水的流量測量
50/53H 適用于衛生、食品、飲料等行業中的流量測量
23H 兩線制，回路供電，適用于衛生、食品、飲料等行業中的流量測量
科氏力質量流量計
80/83A 80/83E 80/83F 80/83H 80/83I 80/83M 84A 84F 84M
渦街流量
72 73 氣體、蒸汽和液體的流量
RMC 621 用于氣體、液體和蒸汽的通用流量、能量計算儀
RMS 621 用于工業蒸汽和水的能量計算儀
超聲波流量
90/93 W/U/C 流量測量，用于飲用水，廢水和過程水
90/93W,93P 測量液體體積流量,應用于水處理行業及化工/石化行業
92 液體體積流量測量，帶捆綁式傳感器
90/93P 測量液體體積流量,適用于化工和過程應用
DMU 93 外部非接觸式流量測量，靈活-經濟-新穎

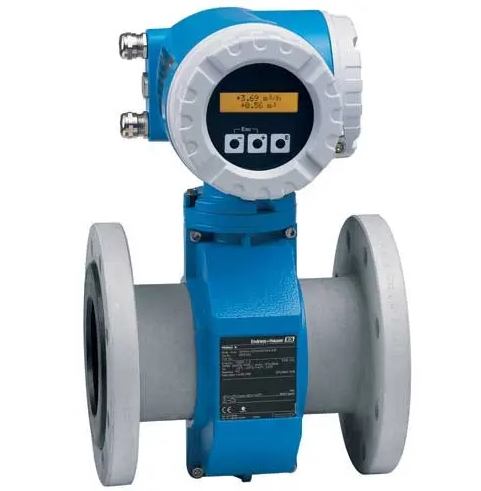

E+H 51W1H電磁流量計 DN100

測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性；合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；轉換器采用新穎勵磁方式，功耗低、零點穩定、度高。流量范圍度可達150：1；轉換器可與傳感器組成一體型或分離型；轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。由于感應電壓信號是在整個充滿磁場的空間中形成的

是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。轉換器采用的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。按照外加磁場類型的不同，電磁流量計主要有直流式和感應式兩種。直流式電磁流旱計的外加恒下磁場B垂直于管軸，C、D處裝有兩個電極，用來測量流體橫越磁場時所感生的電動勢U。流量Q可用下式求出：式中A為管道橫截面積；d為管道直徑；k為修正系數，用來修正導出公式時未計及的因素（如流量計管道內的流速事實上并不均勻）的影響。在常的流量計中，k約為0.8，但對于特定尺寸、用于特定工況的電磁流量計，則要用容積法（一定時間內流過的容積）標定k值。磁場可由*磁鐵產生，磁鐵材料一般是鋁－鎳－鈷合金。流量大時，因管徑較大，故采用無鐵芯激磁繞組，通以它常直流電流來產生一個近似均勻的磁場。感應式電磁流量計 在被測流體溫度過高或?qū)﹄姌O有強烈腐蝕作用等情況下，可采用感應式電磁流量計。
