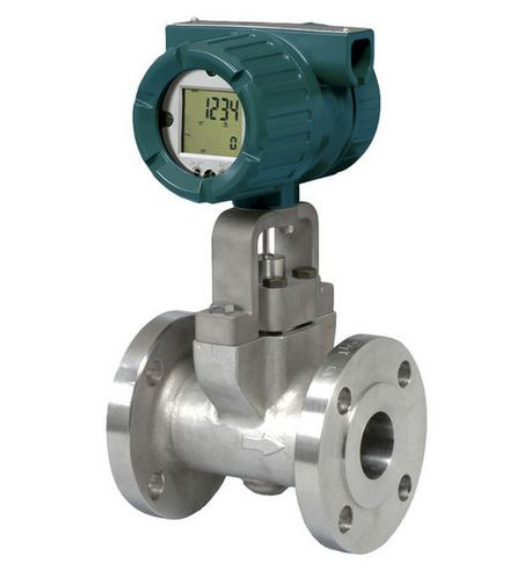

DY150-NALAJ4-4D橫河渦街流量計
渦街流量計采用流體沖擊原理測量流量。當流體通過管道中的渦街流量變送器時，在三角柱的渦發生器后交替產生兩排與速度成正比的渦。渦旋的釋放頻率與通過渦發生器獲得的流體的平均速度和渦發生器的特征寬度有關。
可測量蒸汽、氣體和液體的體積流量和質量流量；無機械運動部件，測量精度高，結構緊湊，維護方便；壓力損失小，測量范圍寬；范圍1≤25；采用解擾電路和抗振動傳感頭；該儀器具有一定的抗環境振動測量介質溫度+250℃。實現了傳感器的不間斷電流拆卸和組裝，放大器可與傳感器分離(分離距離為15m)。
渦輪流量計是速度流量計的主要特點。它使用多葉片轉子(渦輪)來感受流體的平均速度，并推導出流量或總流量的儀器。它主要用于工業管道介質和流體流量的測量，如氣體、液體、蒸汽等。它具有壓力損失小、范圍寬、精度高等特點。在測量體積流量時，幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
當一個圓柱體垂直插入測量管時，流體交替產生規則的渦旋穿過測量筒的兩側。這個渦街被稱為卡門渦街?？ㄩT渦街的釋放頻率與流體的流速和汽缸的寬度有關。
DY15-NALAJ4-4D橫河渦街流量計
預測并指出了在管道振動、流量異常等情況下的工況變化。
一，一臺橫河DY渦街流量計突然沒有了電流輸出。
【故障檢查】：檢查供電電源正常，用BT200手操器進行回路測試，在J10參數中分別設定0%、25%、50%、的量程，都沒有電流輸出，判斷放大器有故障。
【故障處理】：更換放大器，并重新設定參數（K系數、口徑、量程等關鍵參數）后渦街流量計恢復正常。
二，某裝置工藝已經沒有流量，渦街流量計仍然顯示有流量。
【故障檢查】：先是懷疑小信號切除的設定問題，后檢查發現參數設置有誤，流量計的口徑尺寸設置有誤。
【故障處理】：修改口徑尺寸后，流量計顯示正常。如果參數設置正確，可以通過對低通濾波電容進行修正。
三，渦街流量計顯示誤差較大。
【故障檢查】：對照該表的技術協議，發現濾波電容設置與介質密度偏差較大。
【故障處理】：按照說明書，重新修改濾波電容后，流量計顯示正常。濾波電容修改一般液體低密度一檔，氣體低密度兩檔。
四，渦街流量計顯示為零。
【故障檢查】：分體式渦街流量計，同軸電纜中間斷了。
