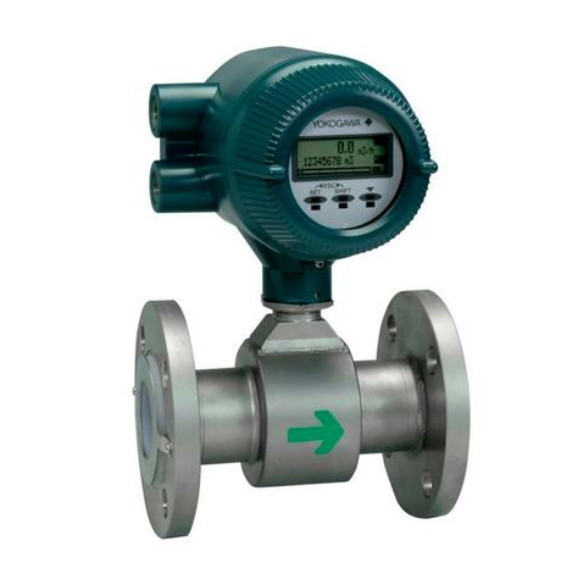

日本橫河SE電磁流量計
應用場合：水和污水，一般酸，堿，鹽，造紙，石油化工等
ADMAG SE 是橫河公司新開發的一種電磁流量計，它整體結構更加小巧，價格便宜，但其度高，使用和維護方便，ADMAG SE 外殼分為兩腔，它將電器部分與周圍隔開，以便于接線。并且可帶 BRAIN 或 HART通信。
基本技術規格
通徑: 15，25，40，50，80，100，150，200 mm
勵磁方式: 脈沖 DC 勵磁
襯里: PFA 或 FEP
電導率: ? 5 μs / cm
流速范圍: 0 ~ 10 m / s
度: 指示值的 ±0.5 %
重復性: 指示值 0.2 %
介質溫度: - 10 ~ + 130 ℃
環境溫度: - 20 ~ + 60 ℃
電源電壓: 220 VAC
流體壓力: - 0.1 ~ 4.0 Mpa
輸出信號: 模擬 4 ~ 20 mA 、脈沖、報警
通信: ( 可選擇 ) BRAIN 通信
功耗: ? 10 W ( 包括傳感器和轉換器 )
可提供一般型和隔爆型
基本性能指標
度: ±0.5 %
功耗: ? 10 W ( 包括傳感器和轉換器 )
絕緣電阻: 在 500 V DC 時，電源與接地端之間的絕緣電阻為 100 MΩ .
在 500 V DC 時，電源與各輸出端之間的絕緣電阻為 100 MΩ .
絕緣強度: 1500 V AC ( 電源與接地端之間耐 1 分鐘 )
安全所需的標準: IEC 1010 , EN61010 .

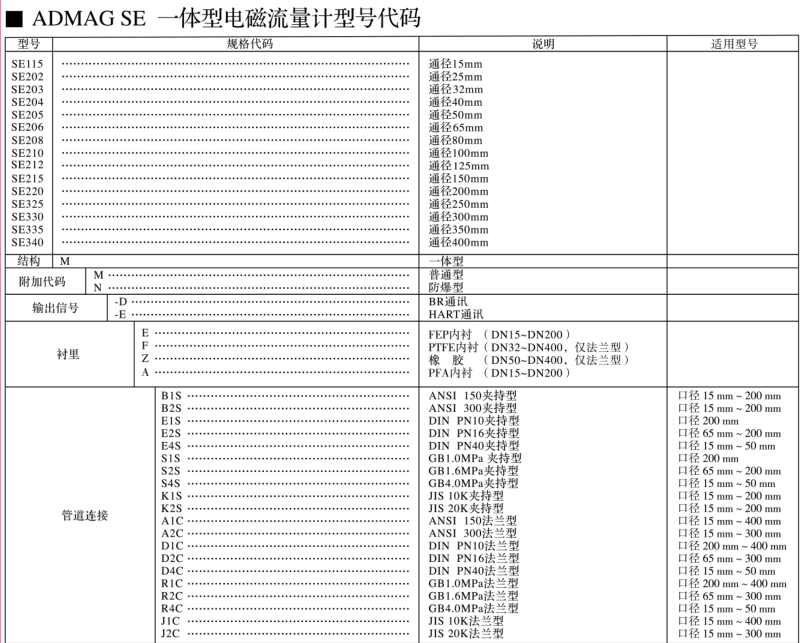

型號：ADMAG SE
口    徑：DN15-400
勵磁方式：脈沖DG勵磁
安裝形式：一體型或分離型
襯里材料：PFA,PTFE,FEP,橡膠
電極材料：   SUS316L，哈氏合金，鉑銥合金，鉭，鈦等
介質：導電液體
精    度 ：   ±0．5％
介質電導率：    >5μS／cm
流速：    ≤10m／S
管道連接法蘭：GB9 119-2000或GB9115-2000
管道連接：夾持，法蘭
介質溫度： PFA:-40至160度/橡膠：-10至60度/FEP:-40至 80度/PTFE:-40至100度
額定壓力：1.0-4.0MPA

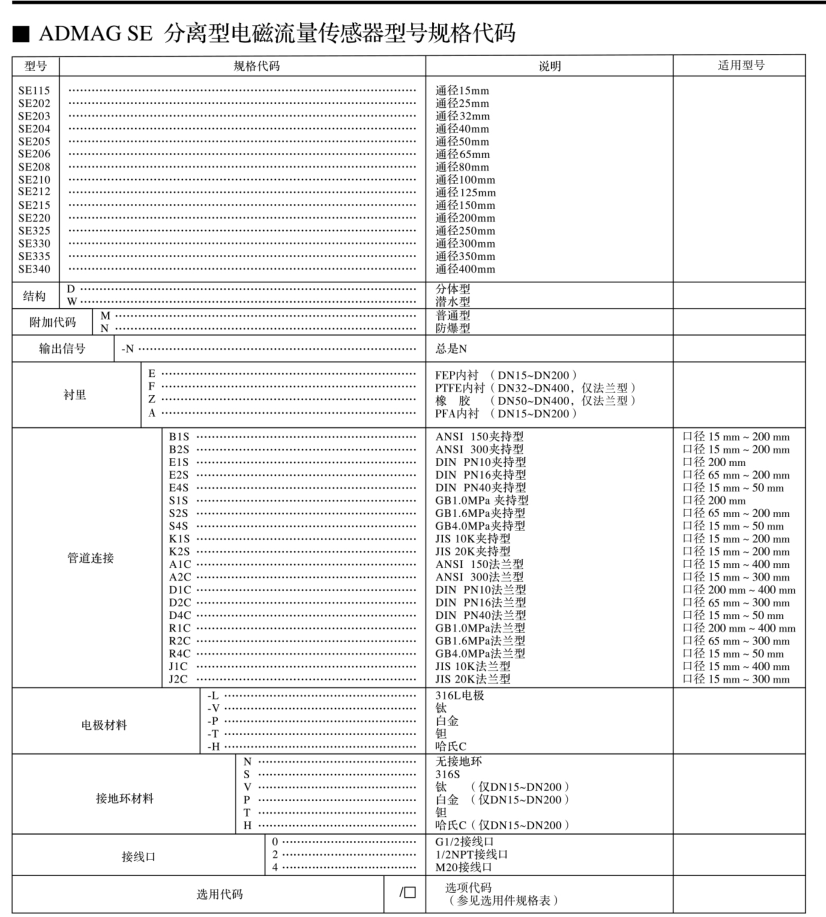

傳感器型號：SE100,SE200,SE300
轉換器型號：SE14
防護類別：IP67，IP68(DW)
輸出信號：    4-20mA電流信號．脈沖或報警，二者同時輸出
電纜接口：G1/2,1/2NPT,PG13.5,M20*1.5
通    訊 ： BRAIN或HART協議
顯示器：瞬時流量，累計流量，故障顯示
電    源：    220VAC,24VDC
產品標準：Q/VCGC01-2007
防爆認證：   EX DMBIAIICT3-T6
使用類型：一般型,防爆型
選用產品：BT200.HART375
